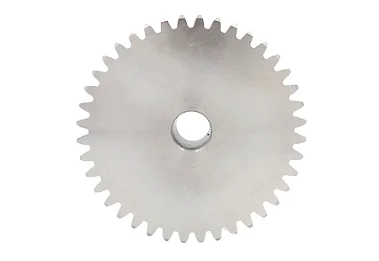

Engrenagem Reta para trabalhos em cremalheiras retas módulo 3, utilizada em máquinas e equipamentos que necessitam de movimentação de eixos, convertendo movimento retilíneo em rotacional e vice-versa.
- Módulo: 3
- Quantidade de Dentes: 40
- Material: Aço 1045
- Passo: 9,42mm
- Altura do dente: 6,50mm
- Diâmetro primitivo: 120mm
- Diâmetro externo: 126mm
- Diâmetro furo: 20mm
- Diâmetro máximo permitido furo: 70mm
- Peso: 3270 g
