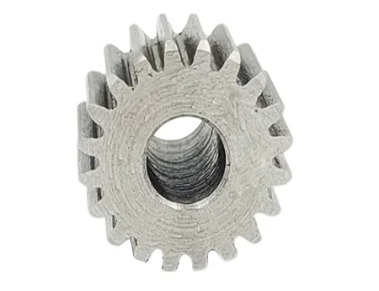

Engrenagem Reta para trabalhos em cremalheiras retas módulo 1, utilizada em máquinas e equipamentos que necessitam de movimentação de eixos, convertendo movimento retilíneo em rotacional e vice-versa.
- Módulo: 1
- Quantidade de Dentes: 20
- Material: Aço 1045
- Passo: 3,14mm
- Altura do dente: 2,16mm
- Diâmetro primitivo: 20mm
- Diâmetro externo: 22mm
- Diâmetro furo: 8mm
- Diâmetro máximo permitido furo: 12mm
- Peso: 40 g
