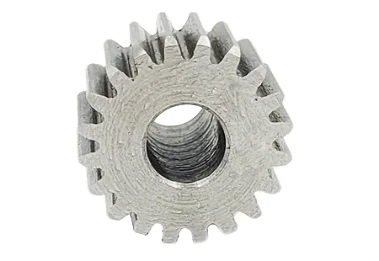

Engrenagem Reta para trabalhos em cremalheiras retas módulo 3, utilizada em máquinas e equipamentos que necessitam de movimentação de eixos, convertendo movimento retilíneo em rotacional e vice-versa.
- Módulo: 3
- Quantidade de Dentes: 20
- Material: Aço 1045
- Passo: 9,42mm
- Altura do dente: 6,50mm
- Diâmetro primitivo: 60mm
- Diâmetro externo: 66mm
- Diâmetro furo: 15mm
- Diâmetro máximo permitido furo: 39mm
- Peso: 820 g
