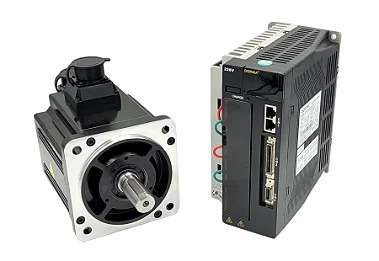

Servo Motor Dorna sem Freio Eletromagnético
- Modelo: SM.130-220-2000-9,55
- Rotação Nominal: 2.000 RPM
- Tensão Nominal: 220 VAC Trifásico
- Torque Nominal: 9,55 Nm
- Torque de Pico: 28,65 Nm
- Potência Nominal: 2,0 Kw
- Corrente Nominal: 9,0 Amp
- Corrente de Pico: 27,0 Amp
- Resistência: 0,52 Mega
- Indutância: 6,8 mH
- Resolução do Encoder: 5000 PPR
- Peso: 10,3 Kg
- Diâmetro do Eixo: 22mm
- Material do eixo: Aço SAE 1045
- Flange: 130mm
- Classe IP: 65
- Classe de Isolação: F
- Temperatura de Operação: 0 à 40°C
- Rolamentos com lubrificação permanente (20.000 horas)
- Retentor para vedação do eixo
- Refrigeração Natural IC0041
- Acompanha cabo de encoder com 5 metros de comprimento (conector SCSI20 já incluso)
- Acompanha cabo de potência com 5 metros de comprimento
Servo Driver TMA.SD.220-2200
- Potência: 2200W
- Alimentação 220VAC Trifásico (190VAC à 240VAC)
- Modo de Trabalho: Posição, Velocidade e Torque
- Resolução do Encoder: 17Bits
- Precisão: 5.000 PPR (Pulsos por revolução)
- Protocolo de Comunicação: MODBUS
- I/Os Digitais: 08 entradas e 04 saídas
- 02 entradas analógicas (-/+10V)
- 01 saída analógica (-/+8V)
- Tempo de estabilização: abaixo de 1ms
- Tempo de Aceleração: 10ms de 0 a 1000 RPM sem carga
- Peso: 2,8 kg
- Acompanha cabo de comunicação com 5 metros de comprimento (conector SCSI50 já incluso)
