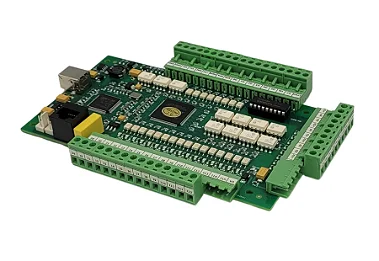

Desenvolvida especialmente para aplicação CNC (Comando Numérico Computadorizado), a Placa TMA.PC.USBMACH.4AX E-cut (4 eixos) permite uma conexão de sinal seguro via porta USB.
Possui 16 entradas digitais para utilização de sensores, chaves fim de curso, home, probe, stop, além de 8 saídas digitais , 1 saída PWM e saída 0 a 10V para controle de velocidade do spindle.
É de fácil instalação e funcionamento exclusivo com software Mach3 (necessita plugin de instalação que acompanha o produto). Utilizada em sistema operacional Windows.
DADOS TÉCNICOS
- Software de Controle: Mach3 (todas as versões, incluindo Mach3 R3.042.040)
- Sistema Operacional: Windows 32 ou 64 bits (Windows XP, Windows 7, Windows 8, Windows Vista, Windows 10)
- Transmissão de dados via Porta USB
- Frequência de transmissão de sinal: 120 KHz
- Pode ser usada para motores de passo ou servo motores com controle via pulso e direção
- Quantidade de Eixos: 1 até 4 eixos (X, Y, Z, A)
- 16 Entradas Digitais PNP ou NPN (configuráveis no Mach3) – Ex.: botão de emergência, fim de curso, Home, Probe etc.
- 02 Entradas Analógicas
- 01 Entrada para Handwheel (pendente): PNP – 5V
- 08 Saídas para Periféricos (500mA): Ex.: Liga/Desliga do Spindle, Sentido de Rotação, Refrigeração etc.
- 01 Saída Analógica PWM para controle de velocidade do Spindle ou potência do laser.
- Saídas para Drivers (Pulso e Direção dos Drivers) de acordo com a quantidade de eixos da placa.
- Possui conector para entrada de potenciômetro e controle de velocidade do Spindle (potenciômetro não acompanha o produto).
OBSERVAÇÃO: Necessita fonte de alimentação 12VDC ou 24VDC externa para funcionamento da placa e para aplicações onde se faz necessário o uso para alimentar os periféricos como sensores, chaves fim de curso, stop etc. A comunicação e controle são feitos via porta USB.
* Fornecida com cabo USB com 1,5 metro de comprimento.
