Clique para baixar o desenho técnico

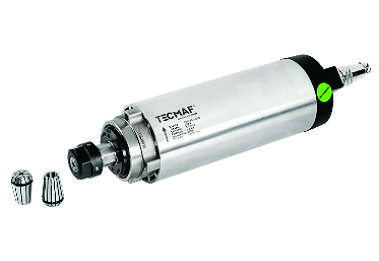

Motor Spindle desenvolvido para trabalhos em máquinas cnc, routers cnc, robôs e equipamentos onde são necessários motores de alta rotação, porém com dimensões reduzidas. Ideal para usinagem de materiais como madeira, mdf, acrílico, plásticos e compostos.
VANTAGENS:
- Economia na instalação - não necessita de mangueiras, bomba e reservatório de água como os spindles líquidos
DADOS TÉCNICOS:
- Refrigeração por ventoinha acoplada ao eixo do spindle.
- Rotação Nominal: 24.000 RPM
- Frequência Nominal: 400 Hz
- Tensão Nominal: 220 V
- Potência Nominal: 2.2 Kw (3.0cv)
- Amperagem: 8.0 Amp
- Peso: 4.7 Kg
- Número de Pólos: 02 Pólos
- Fixação da Ferramenta: Porta Pinça ER-20 (Ferramenta com haste até Ø13mm)
- Classe IP: 50
- Classe de Isolação: H
- Conector Tipo Militar (engate)
- Rolamentos Dianteiros: Contato Angular
- Rolamento Traseiro: Aço
* Fornecido com porca, jogo de chave de troca e 3 pinças ER20 (Ø3mm / Ø4mm / Ø6mm)
* IMPORTANTE: é necessário Inversor de Frequência para alimentação do Motor Spindle
