Clique para baixar o desenho técnico

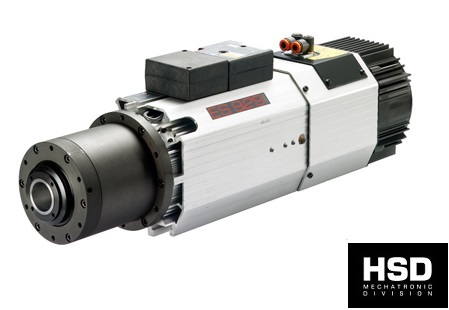

Motor Spindle HSD com Troca Automática de Ferramentas desenvolvido para máquinas cnc e robôs onde são necessários motores de alta rotação, porém com dimensões reduzidas.
Ideal para usinagem de materiais como madeira, mdf, acrílico, plásticos e compostos.
DADOS TÉCNICOS DO MOTOR SPINDLE:
SPINDLE DE ALTA FREQUÊNCIA 10HP COM TROCA AUTOMÁTICA DE FERRAMENTAS - LONG NOSE
- Fabricante: HSD
- Modelo HSD: ES929 - H6161H0822
- Desenho: 5530H0091
- Refrigeração a Ventoinha Elétrica 220 Volts
- Rotação Nominal: 12000 / 24000 RPM
- Frequência Nominal: 400 / 800 Hz
- Voltagem: 220/380 Volts
- Potência Nominal (S1 Contínuo): 7,5 Kw (10 HP)
- Potência Nominal (S6 - 60%): 9,0 Kw (12 HP)
- Corrente Nominal: 32,8/19,0 Amp.
- Peso: 31 Kg
- Número de Pólos: 04 Pólos
- Fixação da Ferramenta: ISO30 (DIN 69871)
- Classe IP: 54
- Classe de Isolação: F
- Rolamentos Dianteiros: Duplo rolamento de contato angular cerâmico de superprecisão.
- Rolamentos Traseiros: Duplo rolamento de contato angular cerâmico de superprecisão.
- Caixa de Ligação elétrica com botão integrado para substituição manual de ferramenta;
- Conectores individuais para alimentação do Motor Spindle, Sensores e Ar Comprimido
Válvulas Pneumáticas para gestão de todas as características de ar comprimido:
- Limpeza do Cone ISO30
- Cilindro pneumático
- Pressurização da frente (nariz) no Spindle
* IMPORTANTE: é necessário Inversor de Frequência para alimentação do Motor Spindle
