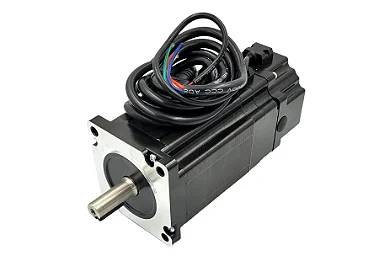

Motor de Passo com Freio Eletromagnético fabricado com imã de alta qualidade, garantindo maior vida útil e valor agregado à sua aplicação, podendo ser utilizados em router cnc, máquinas de corte a plasma e laser, máquinas de rotulagem, dosadoras, bombas peristálticas, máquinas de serigrafia, equipamentos médicos, impressoras 3D, entre outros.
O freio eletromagnético está localizado na parte de trás e opera separadamente do motor de passo. Quando a alimentação do freio eletromagnético é "cortada", ele mantém a carga na mesma posição.
DADOS TÉCNICOS DO MOTOR DE PASSO:
- Motor de Passo Nema 34 com Freio Eletromagnético
- Diâmetro do eixo: 14mm (conforme desenho técnico)
- Torque: 85 kgf.cm / 8,5 Nm
- Resistência: 0,6
- Indutância: 6,0 mH
- Corrente: 6,0 A
- Driver indicado: TMA.DMP.860D
- Número de Fios: 4
- Precisão do ângulo do passo ± 5%
- Precisão de resistência ± 10%
- Precisão de indutância ± 20%
- Temperatura máxima de trabalho: 80 graus Celsius
- Temperatura ambiente -20 à + 50 graus Celsius
- Resistência de isolação 100MO Min.500VDC
- Força Dielétrica: 500 VAC por um minuto
- Alimentação do Freio: 24VDC
