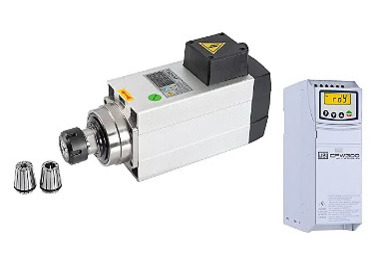

Kit 6cv (Motor Spindle 6cv -TVS-60 + Inversor de Frequência)

Código: TMK06-01

~~R$ 5.390,00~~ R$ 4.390,00

até 6x de R$ 731,66 sem juros

Qtde: Comprar Estoque: Disponível

Parcelas
- 1x de R$ 4.390,00 sem juros
- 2x de R$ 2.195,00 sem juros
- 3x de R$ 1.463,33 sem juros
- 4x de R$ 1.097,50 sem juros
- 5x de R$ 878,00 sem juros
- 6x de R$ 731,66 sem juros
- 7x de R$ 691,13
- 8x de R$ 612,00
- 9x de R$ 550,49
- 10x de R$ 501,33
- 11x de R$ 461,15
- 12x de R$ 427,70
R$ 4.390,00
R$ 4.390,00

Clique para baixar o desenho técnico

Motor Spindle de Alta Frequência desenvolvido para máquinas cnc e robôs onde são necessários motores de alta rotação, porém com dimensões reduzidas.
Ideal para usinagem de materiais como madeira, mdf, acrílico, plásticos e compostos.

DADOS TÉCNICOS DO MOTOR SPINDLE:

- Refrigeração ventoinha forçada
- Rotação Nominal: 18.000 RPM
- Frequência Nominal: 300 Hz
- Tensão Nominal: 220 / 380 V
- Potência Nominal: 4.5 Kw (6cv)
- Amperagem: 15,3 / 9,2 Amp
- Peso: 12,0 Kg
- Número de Pólos: 02 Pólos
- Fixação da Ferramenta: Porta Pinça ER-32 (Ferramenta com haste até Ø20mm)
- Classe IP: 50
- Classe de Isolação: F
- Com termostato 130ºC
- cos f :0.86
- Serv: S1 (S6 40%)
- Caixa de Ligação
- Rolamentos Dianteiros: Contato Angular
- Rolamento Traseiro: Aço
* Fornecido com porca, jogo de chave de troca e 3 pinças ER32 (Ø3mm / Ø4mm / Ø6mm)

DADOS TÉCNICOS DO INVERSOR DE FREQUÊNCIA:

Inversor de Frequência WEG - Modelo: CFW 300
Entrada: Trifásico: 200-240 VAC / 20,0 A / 50-60Hz
Saída: Trifásico 0...220 VAC / 15,2 A / 0-400Hz
Peso: 1,4 kg

- Controle V/F, V/F quadrático ou vetorial VVW selecionáveis
- Senha para a proteção da programação
- Unidades especiais de engenharia (V, A, Hz, rpm, s, °C, %)
- Backup de todos os parâmetros (via software WPS, cartão de memória ou memória interna do CFW300)
- Ajuste da frequência de chaveamento conforme a necessidade da aplicação
- Referência de velocidade via potenciômetro eletrônico (EP)
- Multispeed com até 8 velocidades programáveis
- Compensação de escorregamento
- Boost de torque manual ou automático (modo escalar V/F) ou autoajuste (modo vetorial VVW)
- 2 rampas de aceleração/desaceleração e rampa de desaceleração de emergência
- Rampa tipo "S"
- Frenagem CC
- Entrada em frequência
- Controle infravermelho (via acessório CFW300-IOADR)
- Regulador PID para controle de processos em malha fechada (via WPS)
- Flying start / ride through
- Frequências ou faixas de frequências evitadas
- Proteção de sobrecarga e sobretemperatura no motor e nos IGBTs
- Proteção de sobrecorrente
- Supervisão da tensão do link CC
- Alarme de autodiagnóse
- Histórico de falhas
- Programação da SoftPLC via software gratuito WPS
- Controle do ventilador
- Interface de operação (IHM) incorporada ou remota (acessório)
- 4 entradas digitais
- 1 saída digital
- 1 entrada analógica
- Referencia +10 Vcc para potenciômetro
